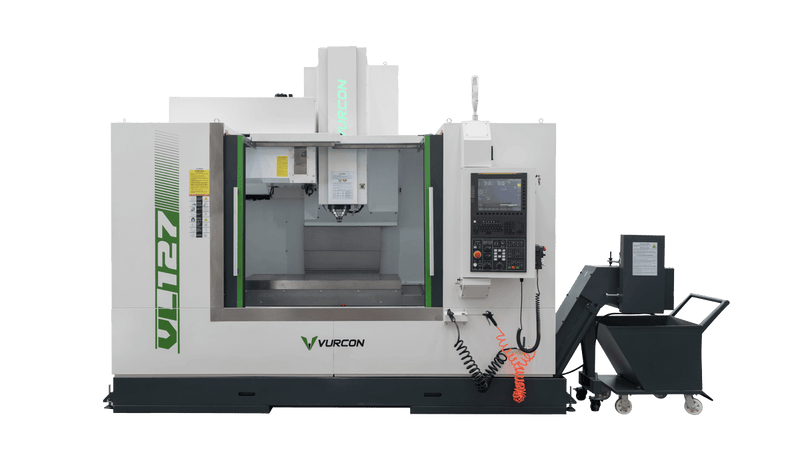

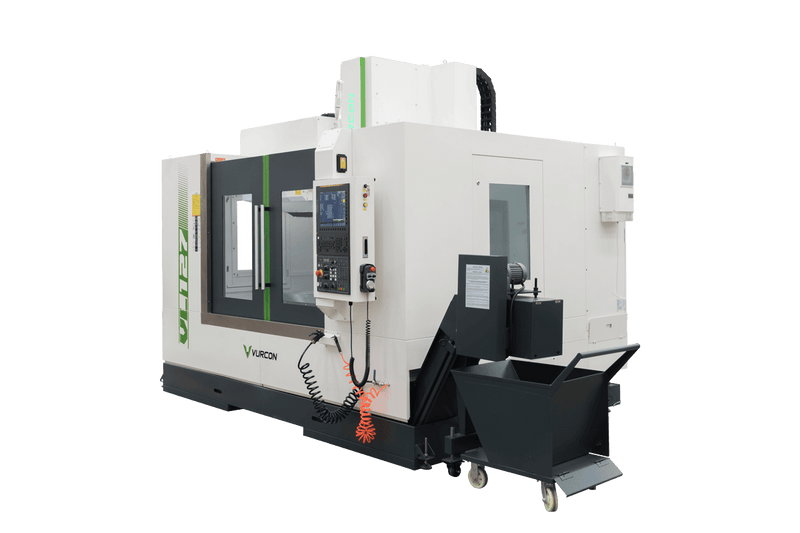

Bearbeitungszentrum Vurcon VL-127

Einsatzbereiche:

ARMAMENTO RÜSTUNG

EDUCACIÓN / FORMACIÓN BILDUNG / AUSBILDUNG

FABRICANTE DE HERRAMIENTA WERKZEUGHERSTELLER INDUSTRIE

MANTENIMIENTO WARTUNG

MECANIZADO GENERAL ALLGEMEINE BEARBEITUNG

MOLDE / MATRIZ FORMENBAU / MATRIZE / SONSTIGE

SERVICIO DE INGENIERÍA Y FABRICACIÓN ENGINEERING- UND FERTIGUNGSSERVICE

Verkäufer: Vurcon
Physische Merkmale

Ref.: VL-127

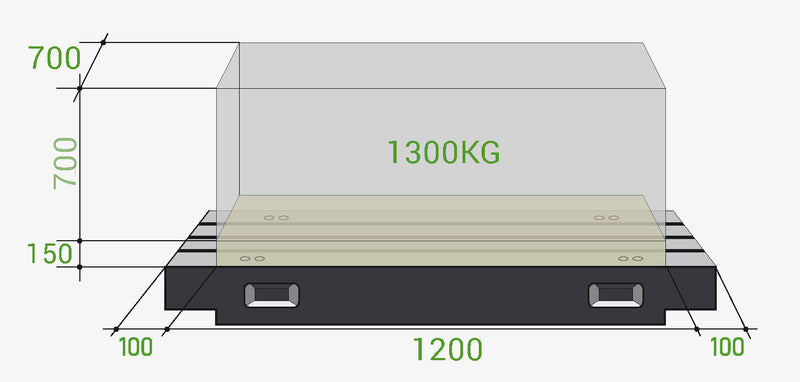

Arbeitstisch (B x L) 700x1400
Verfahrwege der Achsen X/Y/Z 1200/700/700
Drehzahlbereich

20 - 10000



Standardkonfiguration

  • CN Fanuc 0i-MF PLUS (Typ II)
  • 15” Farb-Touchscreen
  • Manual Guide i
  • Starres Gewindeschneiden
  • Schnittstellen: Ethernet, USB, Compacflash, RS232
  • Hauptmotor 15 kW, mit einem Drehmoment von 191Nm.
  • Servomotoren Achsen 3kW.
  • 10.000 U/min
  • Spindelkopf gekühlt durch Ölkühler
  • Konus BBT-40
  • Werkzeugwechsler mit 24 Positionen, Doppelarm mit Zufallswechsel
  • Öl/Kühlmittelabscheider
  • Späneförderer Kettentyp, mit zwei seitlichen Spindeln + Trolley
  • Linearschienen mit Rollenschlitten auf allen drei Achsen
  • Teleskopabdeckungen auf allen drei Achsen
  • Automatische Schmierung
  • Klimaanlage im Schaltschrank
  • Kreisförmiges Kühlsystem in der Hauptspindel plus Kühlmittellanzen
  • Spänespülung durch Kühlmittelstrahl
  • Kühlmittel durch das Werkzeug mit Hochdruckpumpe 20 Bar + Untertank mit Filtern
  • Arbeits- und Maschinenzustandsleuchte
  • Automatische Abschaltung (M30 Aus)
  • Komplettverkleidung
  • CE-Kennzeichnung
Technisches Datenblatt



Technisches Datenblatt

Eigenschaften
Marke VURCON
Arbeitstisch (AxL) mm 700x1400
Steuerung FANUC 0i MF
X-Achsen-Verfahrweg mm 1200
Y-Achsen-Verfahrweg mm 700
Z-Achsen-Verfahrweg mm 700
Max. zulässige Belastung auf dem Arbeitstisch Kg 1300
Abstand Spindel-Tisch mm 110 - 740
T-Nuten mm 5 Nuten/Slots von 18
Abstand zwischen den Nuten mm 100
Konus der Hauptspindel BT40
Abstand Säule - Spindelmitte mm 667
Drehzahlbereich U/min 20 - 10000
Antrieb der Hauptspindel Riemen
Leistung des Hauptmotors in S6 kW 15
Auswuchtung des Konus G1
Spindelgenauigkeit mm ±0,005
Dynamische Genauigkeit mm ±0,003
Standard-Werkzeughalter MSA403 BT40
Servomotorleistung X-Achse kW 3
Servomotorleistung Y-Achse kW 3
Servomotorleistung Z-Achse kW 3
Eilgang der X-Achse m/min 36
Eilgang der Y-Achse m/min 36
Eilgang der Z-Achse m/min 32
Arbeitsvorschub mm/min 12000
Werkzeugmagazin-Typ Doppelarm
Werkzeugwechsler-Typ Random
Werkzeugkapazität Stk. 24
Max. Werkzeugdurchmesser mit benachbartem Werkzeug mm 78
Max. Werkzeugdurchmesser ohne benachbartes Werkzeug mm 120
Max. zulässiges Werkzeuggewicht Kg 8
Max. zulässige Werkzeuglänge mm 300
Pneumatikverbrauch Kg 6 - 8
Stromverbrauch Kva 20
Erforderliche Leistung 3-380V±10% 50Hz
Kühlmittelpumpenfluss l/min 30
Optimaler Umgebungstemperaturbereich º 0 - 40
Optimale Umgebungsfeuchtigkeit % 20 - 80
Verkleidungstyp Komplett
Positioniergenauigkeit X/Y/Z mm ±0,012
Wiederholgenauigkeit X/Y/Z mm ±0,005
Abmessungen mm 3800x2960x3000
Gewicht Kg 10500
