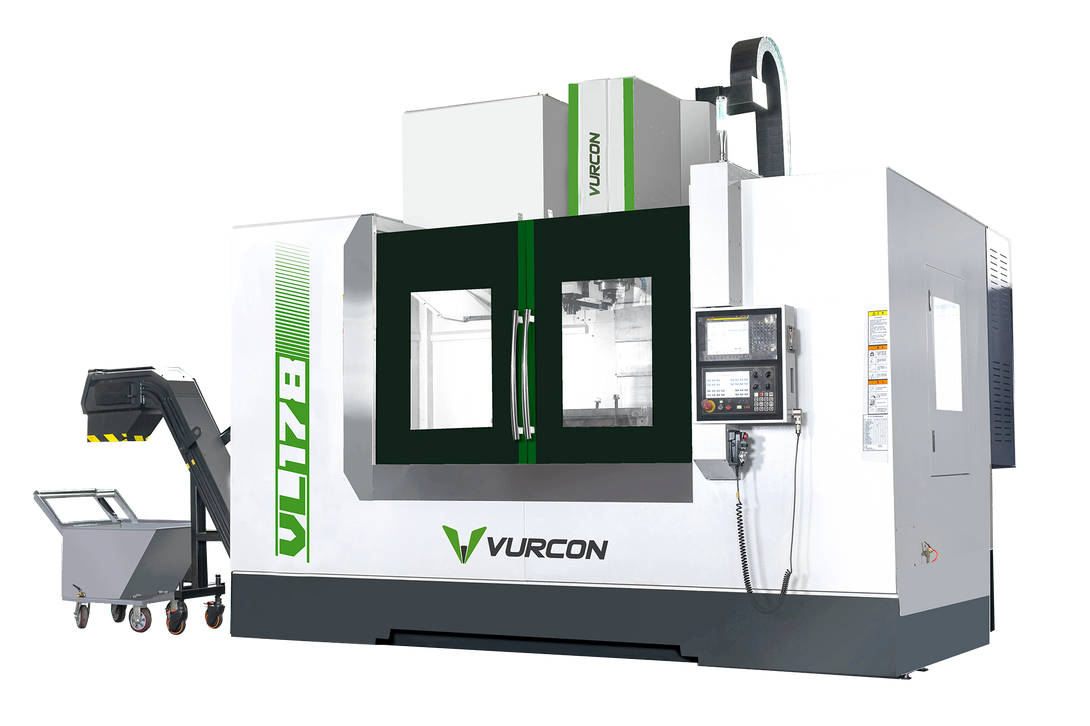

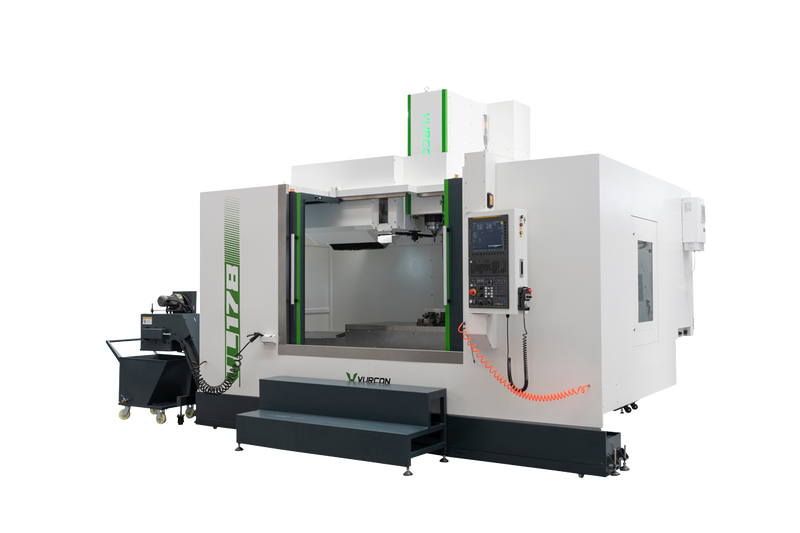

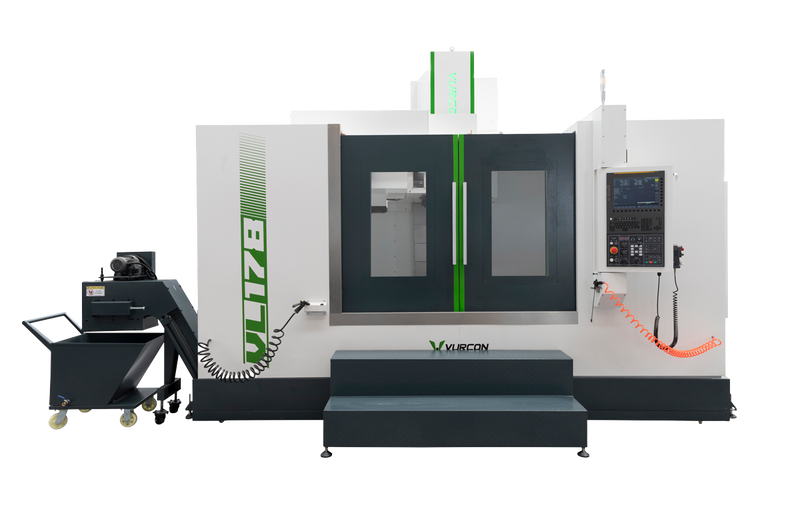

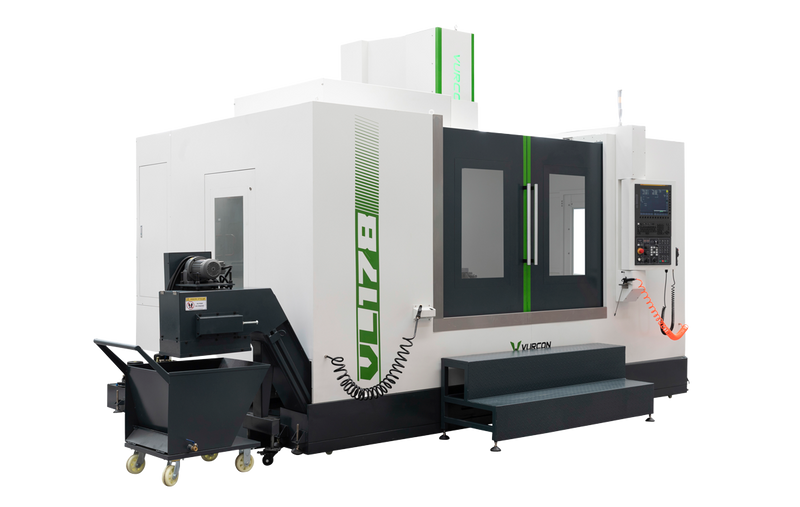

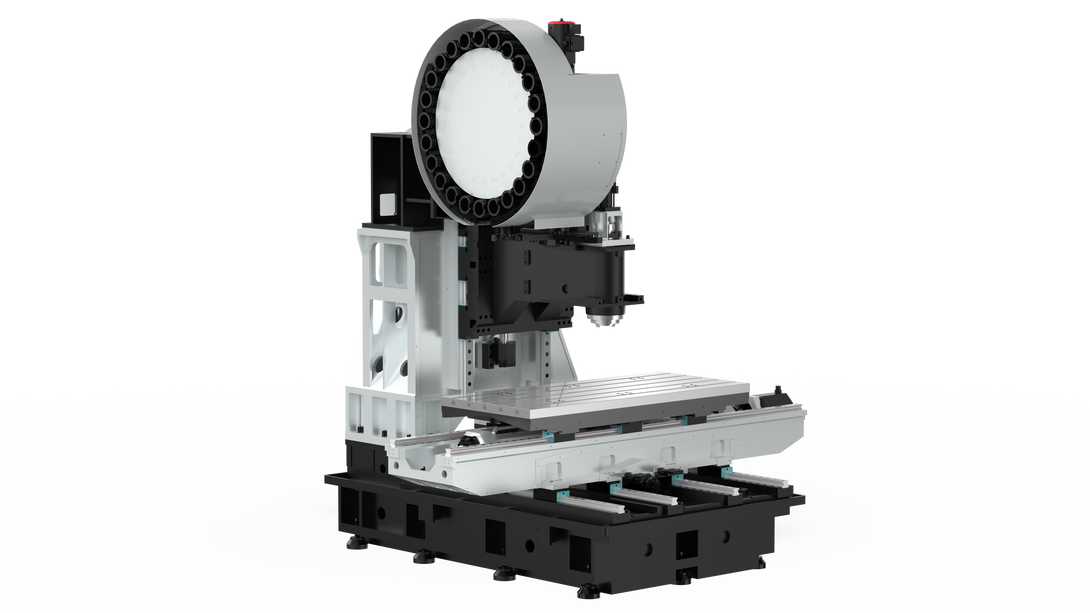

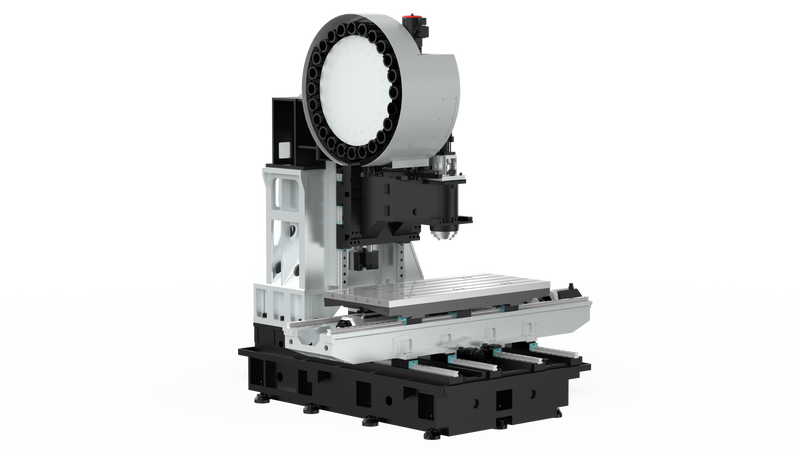

3-Achsen-Bearbeitungszentrum VL-178

Einsatzbereiche:

ARMAMENTORÜSTUNG

EDUCACIÓN / FORMACIÓNBILDUNG / AUSBILDUNG

FABRICANTE DE HERRAMIENTAWERKZEUGHERSTELLER INDUSTRIE

MANTENIMIENTO WARTUNG

MECANIZADO GENERAL ALLGEMEINE BEARBEITUNG

MOLDE / MATRIZ FORMENBAU / MATRIZE / SONSTIGE

SERVICIO DE INGENIERÍA Y FABRICACIÓN ENGINEERING- UND FERTIGUNGSSERVICE

Verkäufer: Vurcon
Physische Merkmale

Ref.: VL-178

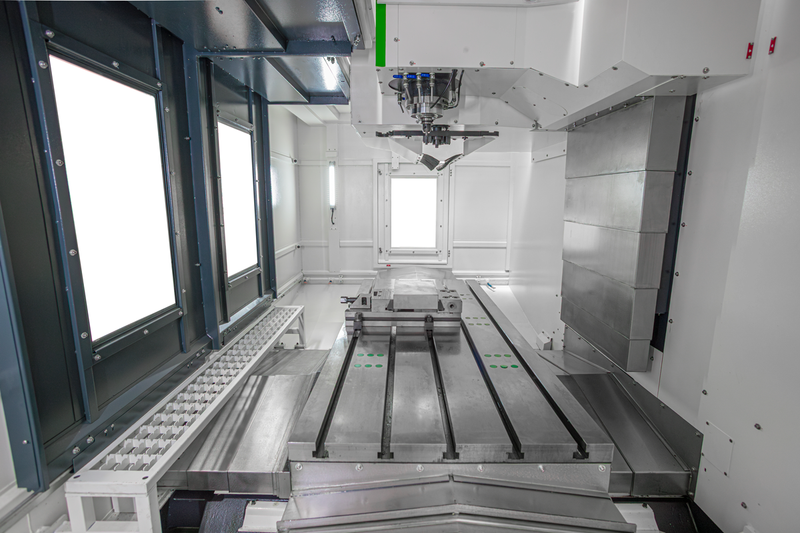

Arbeitstisch (BxL) 850x 1900
Verfahrwege der Achsen X/Y/Z 1700/ 800/ 800
Geschwindigkeitsbereich 20 - 10000


Standardkonfiguration

  • Linearschienen und Rollenführungen auf den Achsen X/Y/Z
  • Spindelleistung 11/15 kW, Drehmoment 191 Nm
  • Ölgekühlter Spindelkopf
  • Kegelsystem: BT40 (BBT40)
  • Fanuc 0iMF Plus Steuerung (Typ 2) (15" Touchscreen) mit Fanuc Manual Guide i
  • Elektronisches Handrad
  • Kettenspäneförderer (+ Schneckenwelle)
  • Vorgespanntes Kugelumlaufspindeln
  • Werkzeugwechsler mit Doppelarm, Typ Random: 24 Werkzeuge
  • Starres Gewindeschneiden
  • Klimaanlage im Schaltschrank
  • Werkstückkühlsystem
  • Wärmetauscher im Schaltschrank
  • Automatische Abschaltung
  • Vollverkleidung
  • Führungsölabscheider
  • Kühlmittel durch das Werkzeug 20 bar
  • Luftdichtung in der Spindel
  • Automatisches Schmiersystem
  • RS232-Schnittstelle
  • Luftpistole und Kühlmittelpistole
  • Elektronisches Handrad
  • Nivellierfüße
  • CE-Kennzeichnung
Technisches Datenblatt


Technisches Datenblatt

Eigenschaften
Marke VURCON
Arbeitstisch (BxL) mm 850 x 1900
Steuerung FANUC 15"
Verfahrweg der X-Achse mm 1700
Verfahrweg der Y-Achse mm 800
Verfahrweg der Z-Achse mm 800
Max. zulässige Tischbelastung Kg 1600
Abstand Spindel-Tisch mm 180 - 980
T-Nuten mm 5 Nuten/Slots von 18
Abstand zwischen Nuten mm 100
Hauptspindelkonus BBT40
Abstand Säule - Spindelmitte mm 887
Drehzahlbereich U/min 20 - 10000
Hauptspindelantrieb Riemen
Hauptmotorleistung in S6 kW 15
Konusauswuchtung G1
Spindelgenauigkeit mm ±0,005
Dynamische Genauigkeit mm ±0,003
Standard-Werkzeughalter MSA403 BBT40
Servomotorleistung Achse X kW 3
Servomotorleistung Achse Y kW 3
Servomotorleistung Achse Z kW 3
Eilgang Achse X m/min 24
Eilgang Achse Y m/min 24
Eilgang Achse Z m/min 24
Arbeitsvorschub mm/min 10000
Werkzeugmagazintyp Doppelarm
Werkzeugwechsler-Typ Zufällig
Werkzeugkapazität Stk. 24
Max. Werkzeugdurchmesser mit benachbartem Werkzeug mm 78
Max. Werkzeugdurchmesser ohne benachbartes Werkzeug mm 120
Max. zulässiges Werkzeuggewicht Kg 8
Max. zulässige Werkzeuglänge mm 300
Pneumatikverbrauch Kg 6 - 8
Stromverbrauch kVA 20
Benötigte Leistung 3-380V±10% 50Hz
Kühlmittelpumpenfluss l/min 30
Verkleidungstyp Komplett
Positioniergenauigkeit X/Y/Z mm ±0,016
Wiederholgenauigkeit X/Y/Z mm ±0,008
Abmessungen mm 5500x3250x3560
Gewicht Kg 16500
