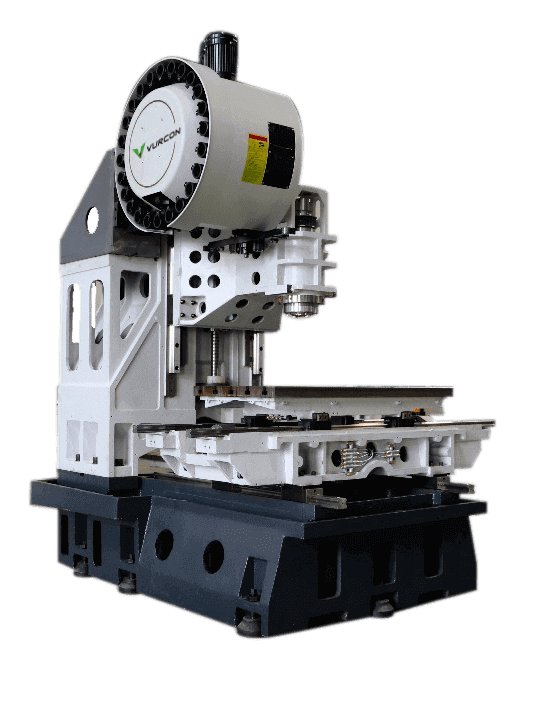

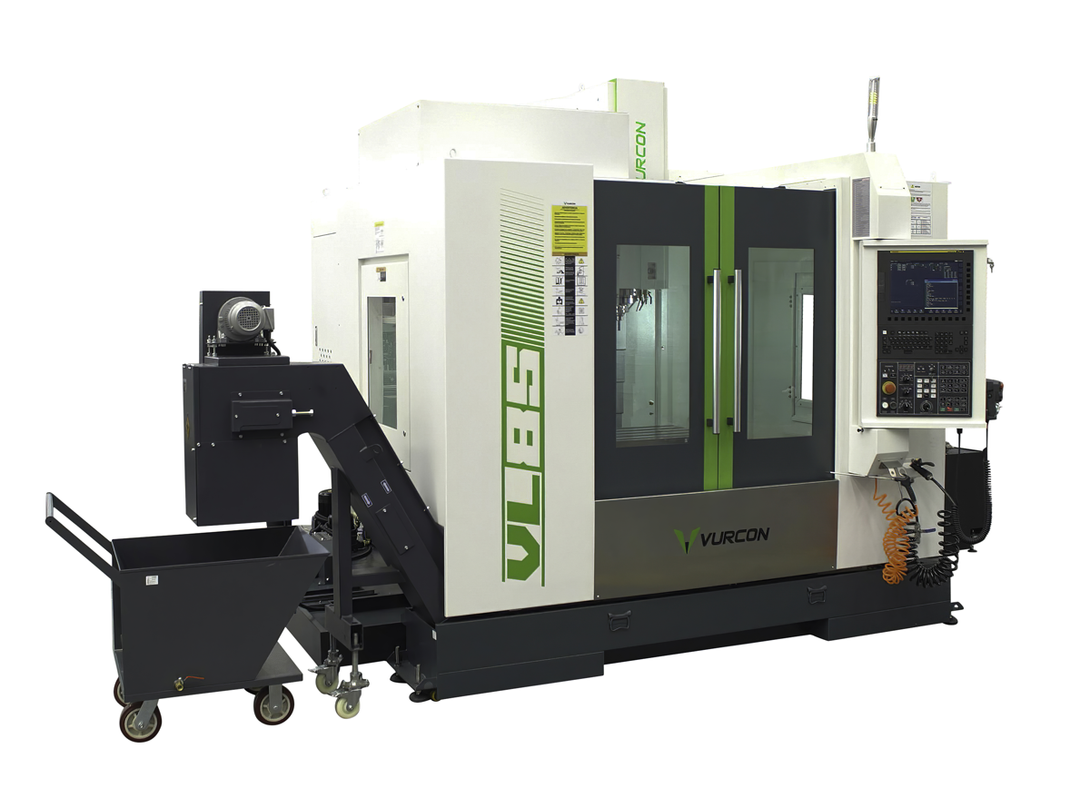

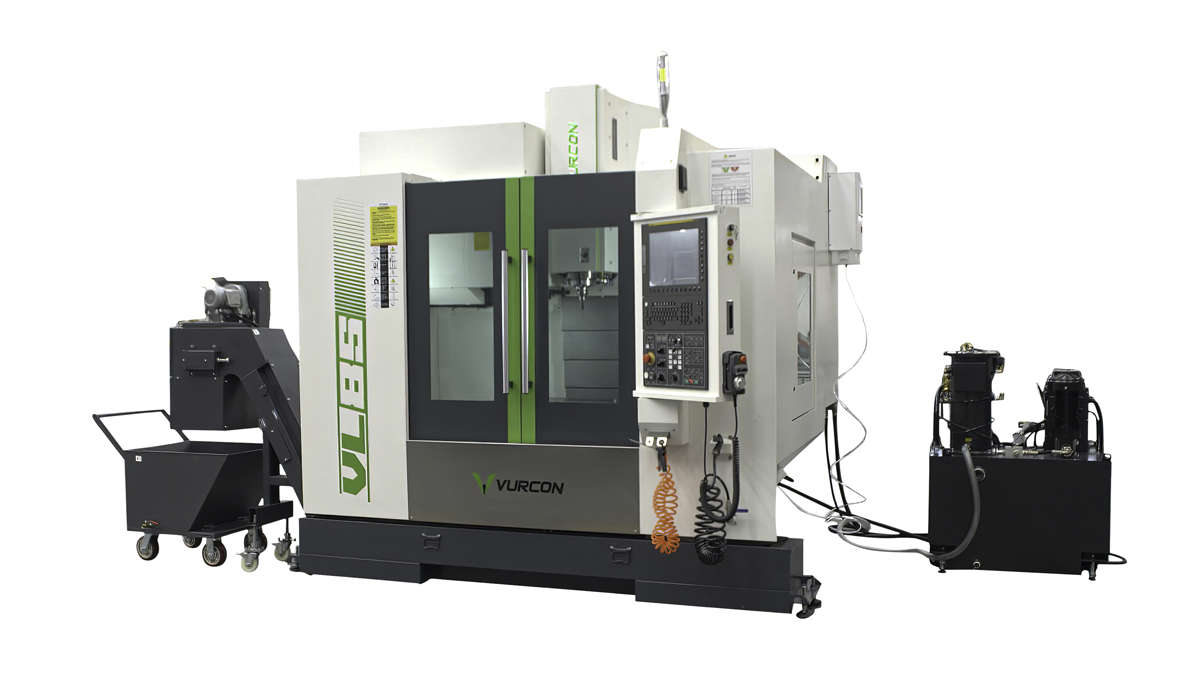

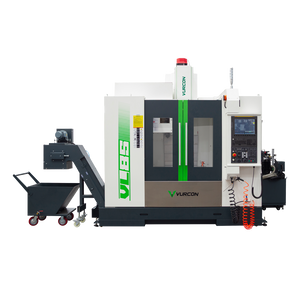

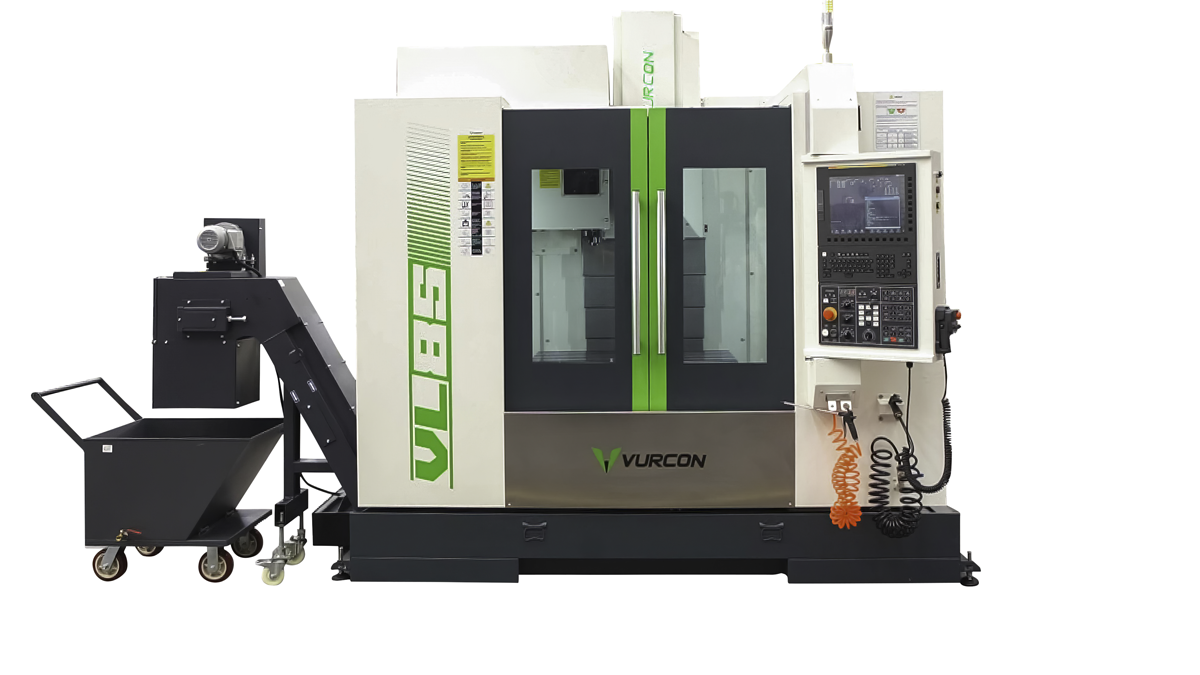

Centro de mecanizado Vurcon VL-85
Características físicas
Ref.: VL85

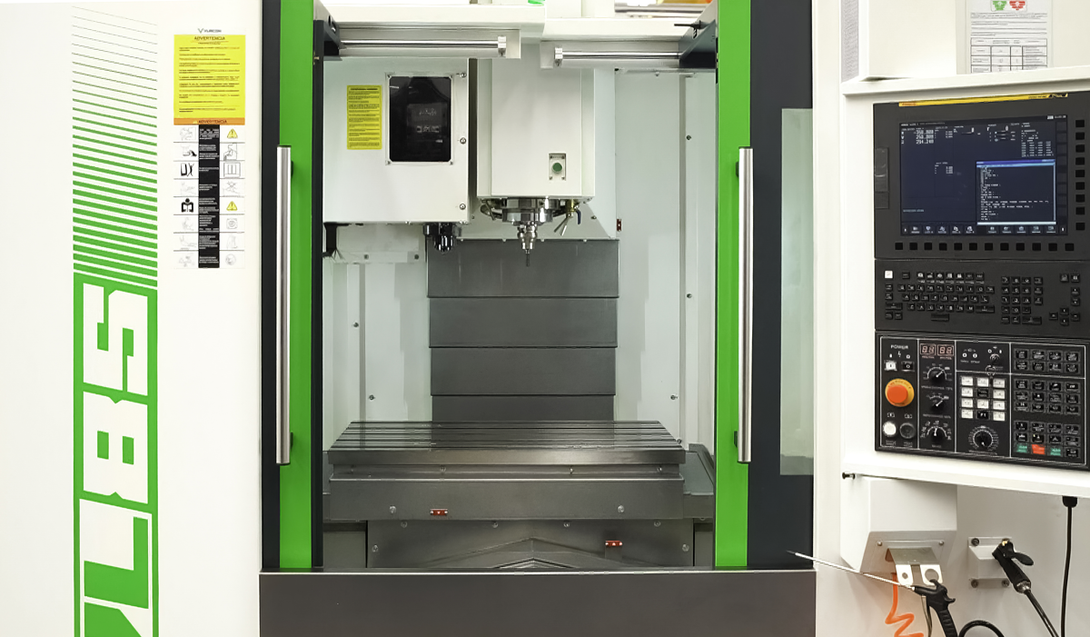

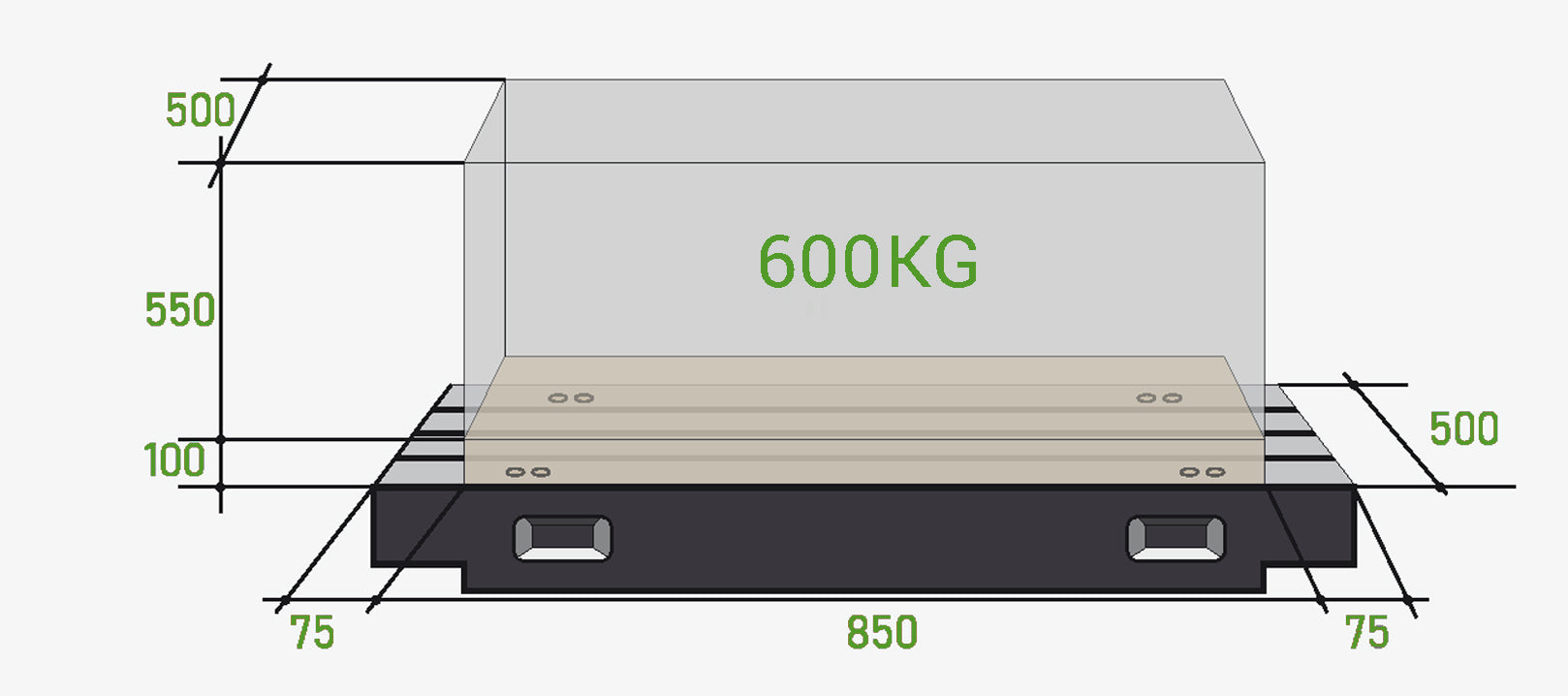

| Mesa de trabajo (AxL) | 500x1000 |
| Recorridos de los ejes X/Y/Z | 850 /500 /550 |
| Rango de velocidad | 20-10000 |
Configuración estándar
- Control Fanuc 0iMF Type2 con pantalla táctil de 15"
- Fanuc Manual guide I
- Volante electrónico
- Roscado rígido
- Aire acondicionado en el cuadro eléctrico
- 10.000rpm tipo de transmisión: correos

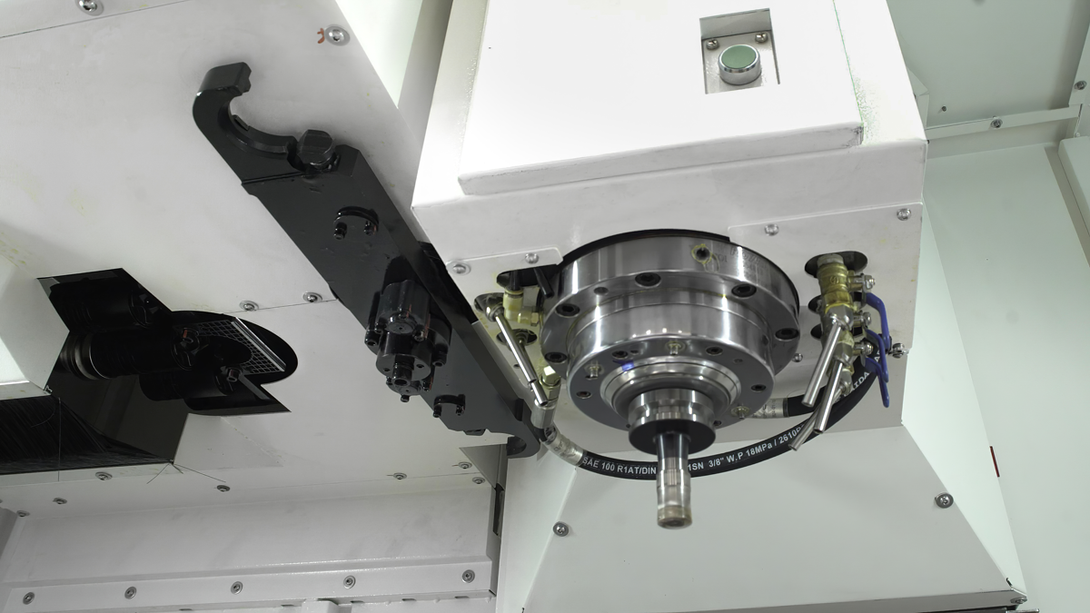

- Potencia del cabezal 7,5/11Kw
- Tipo de cono BT40 (BBT40)
- Cabezal refrigerado por aceite
- Cambiador de herramientas de 24 posiciones (Tipo Random)
- Sistema de lubricación automático
- Extractor de viruta tipo cadena

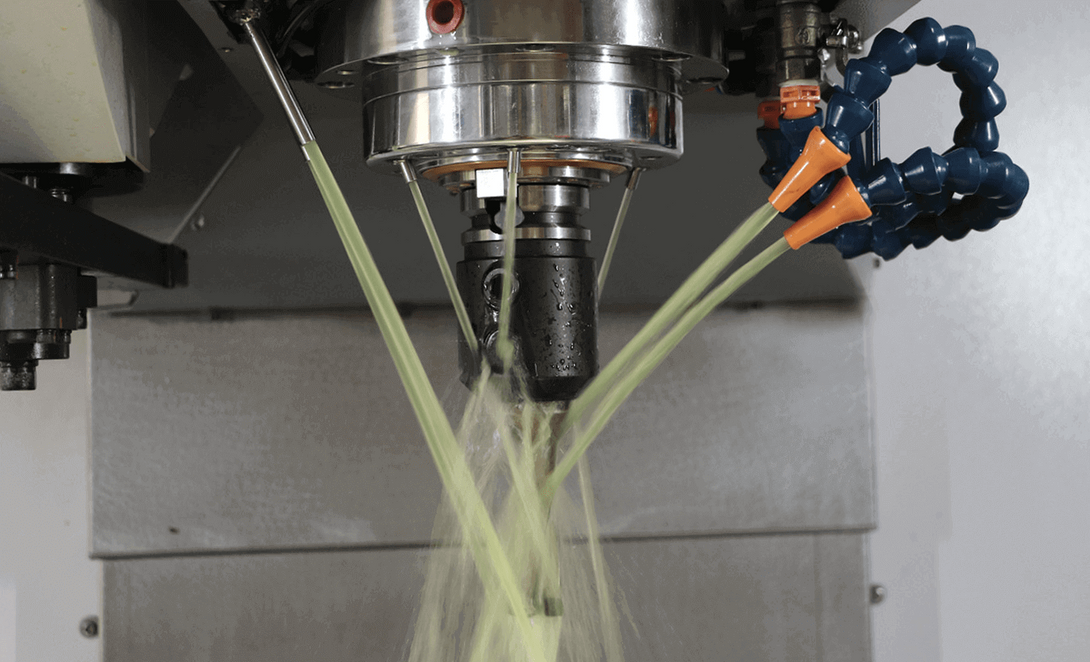

- Taladrina través de la herramienta 20 bar
- Separador aceite/taladrina
- Pistola limpieza de aire
- Pistola limpieza con refrigerante
Ficha técnica
Ficha técnica
| Características | ||
| Marca | VURCON | |
|---|---|---|
| Mesa de trabajo (AxL) | mm | 500x1000 |
| Control | FANUC 0i MF | |
| Recorrido del eje X | mm | 850 |
| Recorrido del eje Y | mm | 500 |
| Recorrido del eje Z | mm | 550 |
| Carga máx. admitida sobre la mesa de trabajo | Kg | 600 |
| Distancia husillo-mesa | mm | 100 - 650 |
| Ranuras en T | mm | 1-5 |
| Distancia entre ranuras | mm | 100 |
| Cono del husillo principal | BT40 | |
| Distancia columna - centro del husillo | mm | 582 |
| Rango de velocidad | rpm | 20-10000 |
| Potencia del motor principal en S6 | kw | 15 |
| Equilibrado del cono | G1 | |
| Precisión del husillo | mm | ±0.005 |
| Precisión dinámica | mm | ±0.007 |
| Portaherramientas estándar | MSA403 BT40 | |
| Potencia servomotor eje X | kw | 1.8 |
| Potencia servomotor eje Y | kw | 1.8 |
| Potencia servomotor eje Z | kw | 2.5 |
| Avance rápido del eje X | m/min | 48 |
| Avance rápido del eje Y | m/min | 48 |
| Avance rápido del eje Z | m/min | 32 |
| Avance de trabajo | mm/min | 12000 |
| Tipo de almacén de herramientas | Doble brazo | |
| Tipo de cambiador de herramientas | Random | |
| Capacidad de herramientas | pc | 24 |
| Diá. máx. de htas con hta adyacente | mm | 78 |
| Diá. máx sin herramienta adyacente | mm | 120 |
| Peso máx. de herramienta admitido | Kg | 8 |
| Longitud máx. de hta. admitida | mm | 300 |
| Consumo neumático | Kg | 6-8 |
| Consumo eléctrico | Kva | 20 |
| Potencia requerida | 380V±10% 50Hz | |
| Flujo de la bomba refrigerante | l/min | 40 |
| Rango de temperatura ambiental óptima | º | 0-40 |
| Humedad ambiental óptima | % | 20-80 |
| Tipo de carenado | Completo | |
| Precisión posicionamiento X/Y/Z | mm | ±0.008 |
| Precisión reposicionamiento X/Y/Z | mm | ±0.004 |
| Dimensiones | mm | 2460×2355×2860 |
| Peso | Kg | 6000 |
