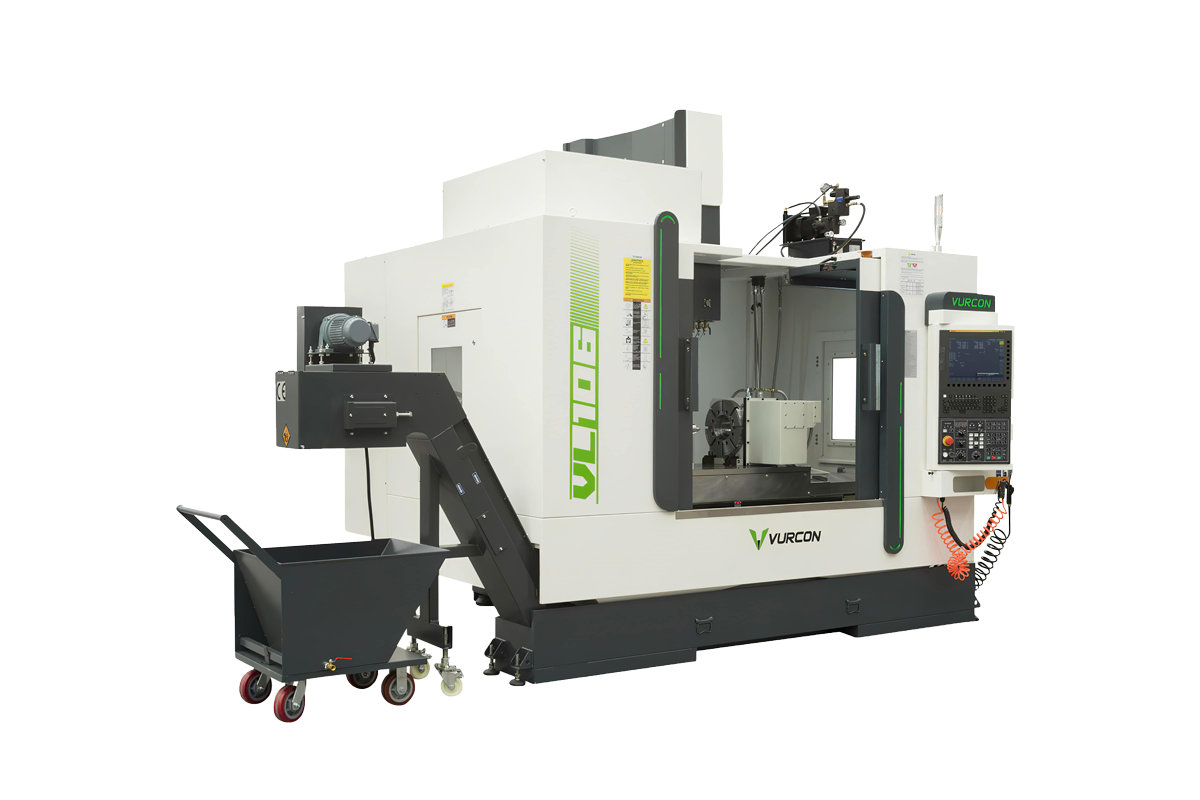

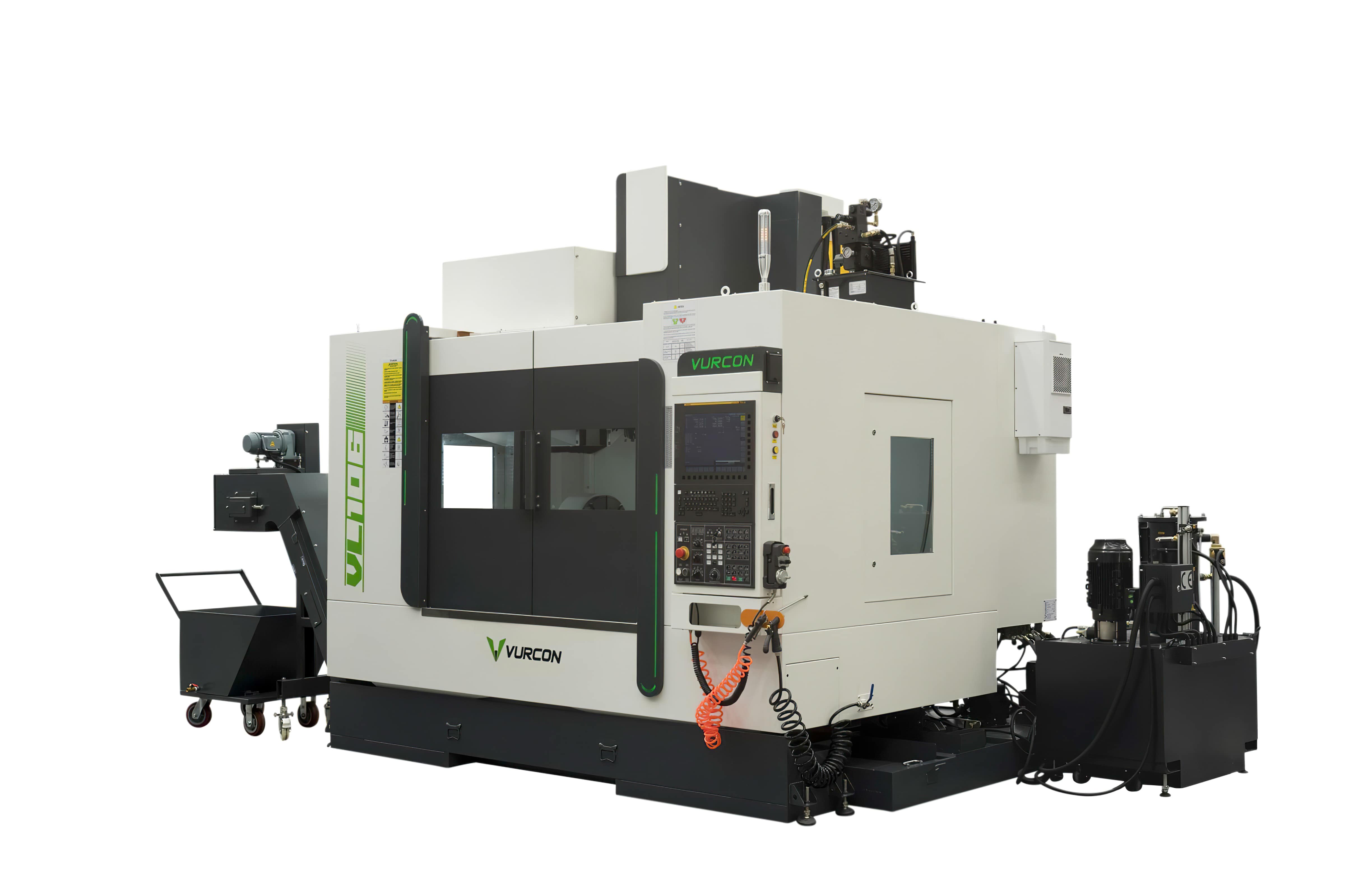

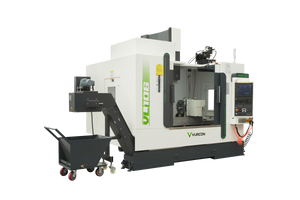

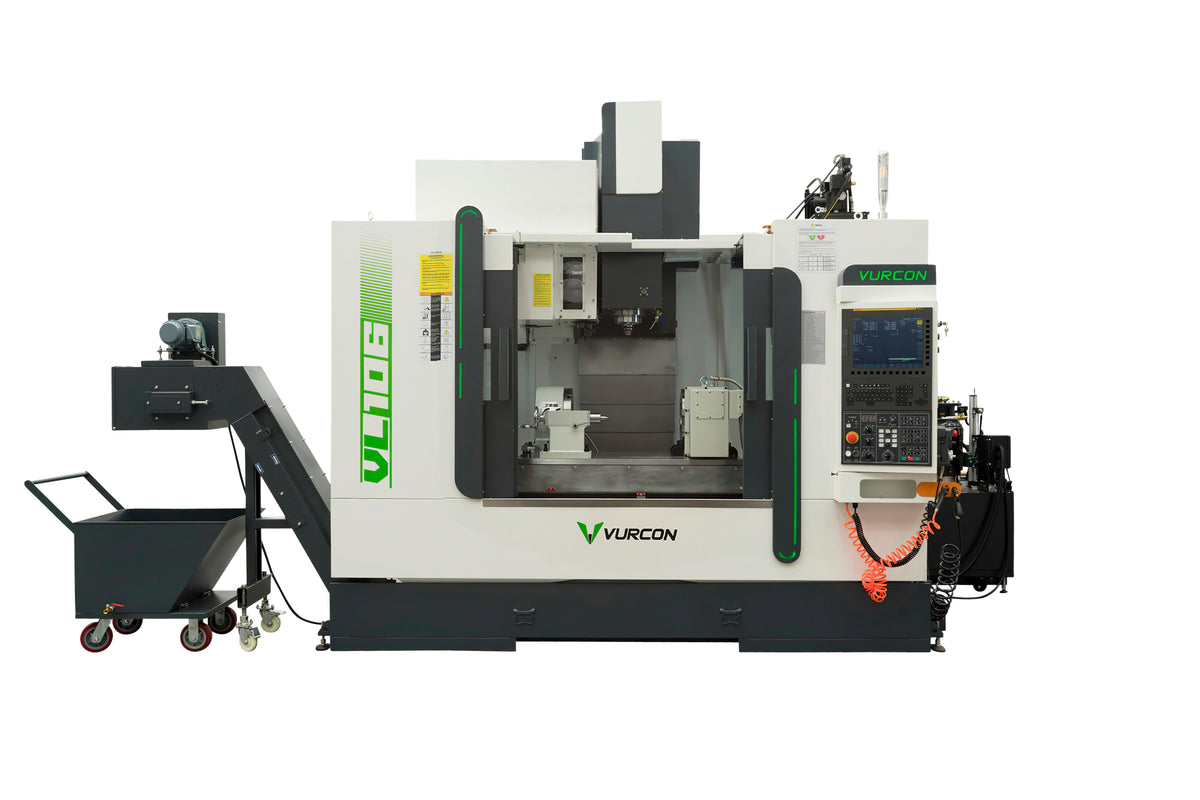

Centro de mecanizado 3 ejes VL-106
Sectores en los cuales se utiliza:
ARMAMENTO
EDUCACIÓN / FORMACIÓN
FABRICANTE DE HERRAMIENTA INDUSTRIAL
MANTENIMIENTO
MECANIZADO GENERAL
MOLDE / MATRIZ / OTROS
SERVICIO DE INGENIERÍA Y FABRICACIÓN
Características físicas
Ref.: VL-106
Mesa de trabajo (AxL) | 600 x 1200 |
Recorridos de los ejes X/Y/Z | 1000/ 620/ 630 |
Rango de velocidad | 20 - 10000 |
Configuración estándar
- Guías lineales y patines de rodillos en los ejes X/Y/Z
- Husillos a bolas pretensados
- Roscado rígido
- Sistema de refrigeración de pieza
- Intercambiador de calor en el cuadro eléctrico
- Apagado automático
- Carenado completo
- Recolector aceite guías
- Sello de aire en el husillo
- Sistema de lubricación automático
- Interfaz RS232
- Pistola de aire
- Volante electrónico
- Tacos nivelación
- Marcado CE
Ficha técnica
Ficha técnica
Características | ||
Marca | VURCON | |
---|---|---|
Mesa de trabajo (AxL) | mm | 600 x 1200 |
Control | FANUC 15" | |
Recorrido del eje X | mm | 1000 |
Recorrido del eje Y | mm | 620 |
Recorrido del eje Z | mm | 630 |
Carga máx. admitida sobre la mesa de trabajo | Kg | 1000 |
Distancia husillo-mesa | mm | 110 - 740 |
Ranuras en T | mm | 5 ranuras/slots de 18 |
Distancia entre ranuras | mm | 100 |

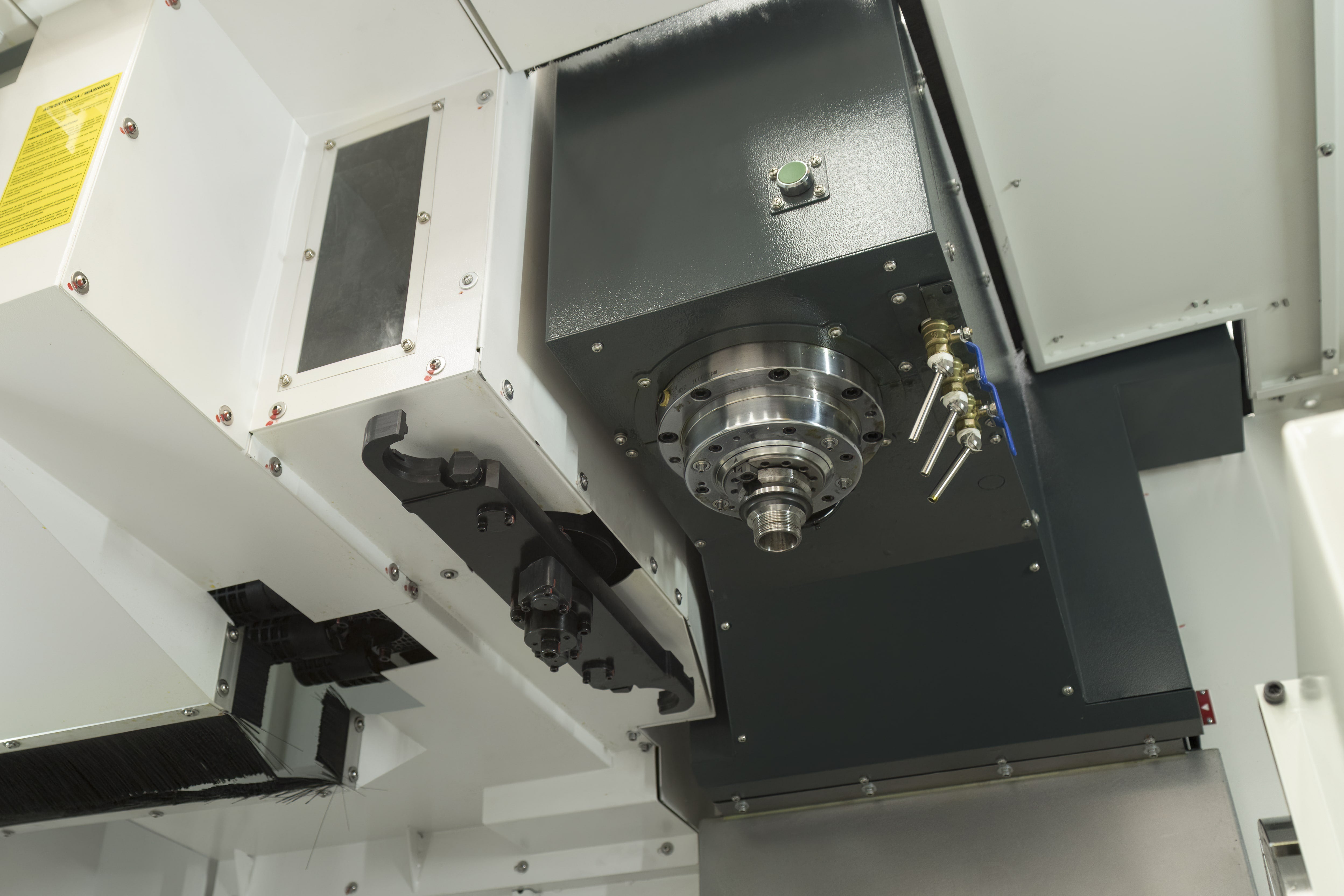

Cono del husillo principal | BT40 | |
Distancia columna - centro del husillo | mm | 667 |
Rango de velocidad | rpm | 20 - 10000 |
Transmisión del husillo principal | Correas | |
Potencia del motor principal en S6 | kw | 15 |
Equilibrado del cono | G1 | |
Precisión del husillo | mm | ±0.005 |
Precisión dinámica | mm | ±0.003 |
Portaherramientas estándar | MSA403 BT40 | |
Potencia servomotor eje X | kw | 3 |
Potencia servomotor eje Y | kw | 3 |
Potencia servomotor eje Z | kw | 3 |
Avance rápido del eje X | m/min | 36 |
Avance rápido del eje Y | m/min | 36 |
Avance rápido del eje Z | m/min | 32 |
Avance de trabajo | mm/min | 12000 |
Tipo de almacén de herramientas | Doble brazo | |
Tipo de cambiador de herramientas | Random | |
Capacidad de herramientas | pc | 32 |
Diá. máx. de htas con hta adyacente | mm | 78 |
Diá. máx sin herramienta adyacente | mm | 120 |
Peso máx. de herramienta admitido | Kg | 8 |
Longitud máx. de hta. admitida | mm | 300 |
Consumo neumático | Kg | 6 - 8 |
Consumo eléctrico | Kva | 20 |
Potencia requerida | 3-380V±10% 50Hz | |
Flujo de la bomba refrigerante | l/min | 30 |
Rango de temperatura ambiental óptima | º | 0 - 40 |
Humedad ambiental óptima | % | 20 - 80 |
Tipo de carenado | Completo | |
Precisión posicionamiento X/Y/Z | mm | ±0.008 |
Precisión reposicionamiento X/Y/Z | mm | ±0.005 |
Dimensiones | mm | 2850x2450x2850 |
Peso | Kg | 7600 |
